알루미늄 폰툰
AL Pontoon21세기를 선도하는 기업 블루오션테크
진공유동방지장치를 구비한 부유체(잔교)Floating body with vacuum preventing movement device 블루오션테크만의 특수 프레임으로 제작된 알루미늄 부잔교는, 다른 프레임에 비교했을 때,
응력에 강하고 처짐이 적어 탁월한 구조적 안정성을 자랑합니다.
또한 진공유동방지장치를 구비하여 부체의 운동 감소로 안전성이 증대된 모델로써 혁신 제품 인증, 성능 인증 등 그 우수성을 검증받았습니다.
설계요건에 따라 프레임은 다른 강재로도 제작이 가능하며 하부의 부력체 또한 변경이 가능합니다.
특징
- 정부 R&D 사업을 통한 기술개발 및 효과검증
- 파랑에 대한 요동 감쇠로 유동안정성 우수
- 반입자재 품질 확보
- 알루미늄 구조체의 구조해석을 통한 안정성 입증
- 내구성이 큰 부력재 사용으로 침몰방지 및 부력 확보
- 알루미늄 및 목재데크재로 경관성이 우수
- 해수(염수)에 대한 염해저항성 우수
- LCC 분석결과 경제성 우수
- 용도에 따른 사용성 및 경관성 확보
- 국가 공인 품질인증지정 제품
당사의 기술적 특징
핵심기술 CRITICAL TECHNOLOGY
- 품질인증지정서
- 성능인증서
- 특허증
- 우수혁신제품인증서
제품의 구조도
부속장치
상하 유동 장치(Pile Guide)
- 파일고정형 부유식 구조물의 파일과 폰툰의 연결장치
- 특징 :
- 부유식 구조물의 상하유동성 우수
- 외력에 대한 저항성 큼
- 염수에 대한 내구성 우수
- 종류 :
- 대형 폰툰형 (Pile Guide for Very Large Pontoon)
- 중소형 폰툰형 (Pile Guide for Middle & Small Size Pontoon)
- 안벽 레일 파일 가이드 (Guide for Port Wall)

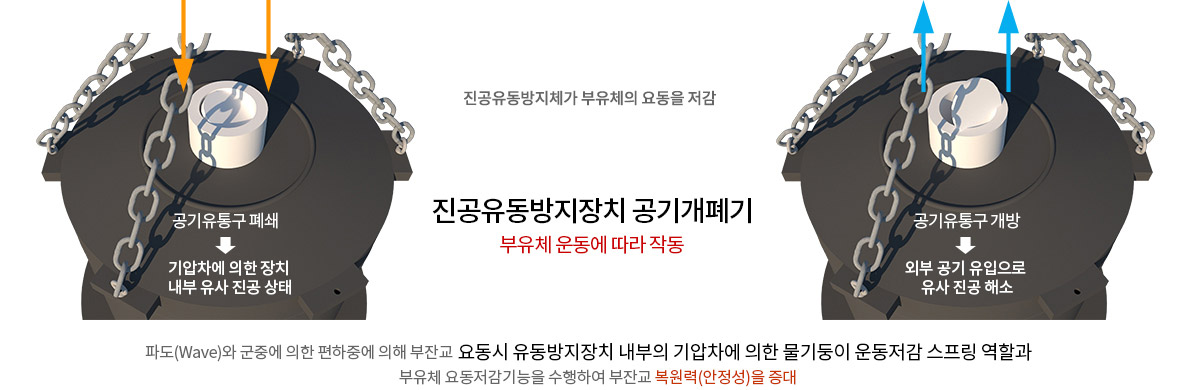

진공유동방지장치 구조 및 원리
제품의 품질확보 검증
주요 자재 물성 시험 Test Resullt main materials
- 상판(천연목재)
- 알루미늄
- 볼트 너트
- E.P.S 밀도
- PE 부력재
성능 우수성 검증 Performance Verification
부체의 유동저감 성능실험
구분 | 실험개요 |
---|---|
실험내용 | 진공유동방지장치를 장착한 부유체 파랑시험 |
실험목적 | 진공유동방지장치를 장착한 부유체의 유동방지 기능 확인 |
파랑에 의한 부체의 요동시 기본부체와 동요감쇠장치(진공유동방지장치)를 장착한 수리모형 시험을 통한 부체의 횡요동(Roll), Pitch, 상하운동(Heave) 감쇠 효과 입증으로 안정성 우수성 검중
부체의 복원성능 확인실험
동적동요량 개선으로 "진공유동방지장치"를 구비한 실험모델이 파고에 대한 운동성능 개선효과를 보임
※검토 결과 진공유동방지장치를 부유체가 스프링 효과로 상하동요·횡동요·종동요에 대한 운동성능개선이 확인
※검토 결과 진공유동방지장치를 부유체가 스프링 효과로 상하동요·횡동요·종동요에 대한 운동성능개선이 확인
구분 | 진공유동방지장치를 구비한 부유체 성능 평가에 대한 수치모형시험 |
---|---|
실험내용 | 부유체의 안정성, 복원성, 계류력 확인을 위한 수치모형시험 |
실험목적 | 개발제품에 대해 이상파고 조건에서의 운동성능개선 비교 검증 |
진공유동방지장치를 구비한 부유체의 안정성 평가 보고서
수치모형시험결과 평상시와 이상시의 해상환경에서 개발제품의 동적동요량 감소 확인 및 계류력 검토로안정성이 증가함을 검증
복원성 검토결과
- 일반제품
- 개발제품(A)
- 개발제품(B)
